今天，美国专利商标局正式授予苹果一项专利，涉及苹果手环/手指设备、apple watch 和未来使用棱形结构和铰链的 hmd 的新支撑结构。苹果指出，在某些情况下，表带/表带可能不够耐用，可能不具有视觉吸引力，或者可能无法充分调节以为用户提供所需的功能。
苹果授予的专利涵盖了可能具有刚性部件的电子设备，例如通过旋转接头连接的表带中的链节。这些连接件可以包括弹簧连接件，例如包括扭力弹簧的连接件，可以包括摩擦铰链，并且可以包括自由旋转的铰链。
表带可用于形成表链、头戴式设备的头带以及用于其他电子设备（如戒指或手指设备）的表带。在某些配置中，电路可以包含在形成带子的刚性部件中。例如，该电路可以包括传感器、用于从传感器收集用户输入的控制电路、用于从远程设备接收信息的无线电路，以及控制电路可用于根据来自传感器的用户输入、从无线通信电路接收的信息和/或其他信息向用户提供触觉输出的触觉输出设备。
在头戴式设备中，可以折叠带子以存放在头戴式设备主体的内部区域内。与手表相连的表带可具有折叠部分，以隐藏表带上安装的显示器或其他组件。具有两个平行带部分的表带或其他表带可以配置为用作移动电话或其他带显示器设备的支撑。带子还可配置为将连接到带子上的显示屏倾斜到相对于用户手腕的所需视角。
电子设备可以具有一对带有肋条或其他部件的支撑结构，这些支撑结构由摩擦铰链连接。传感器、触觉输出设备和其他组件可以安装在支撑结构上。弹性材料可以在肋骨上模压，自由旋转的接头可用于支撑肋骨，同时允许支撑结构沿其长度扭转。

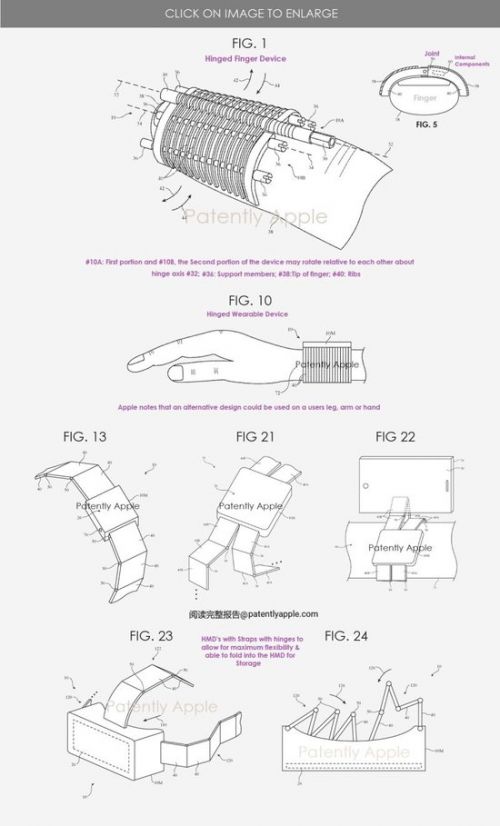

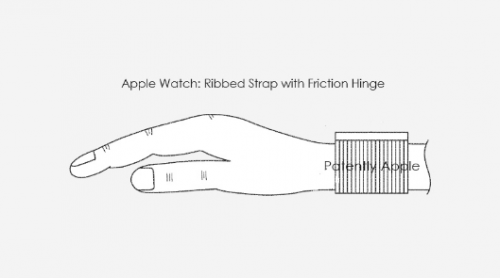

苹果专利图 1 是图 5 所示的佩戴在用户手指上的示例性铰链可穿戴设备的透视图；图 10 是示例性铰链可穿戴设备（例如 apple watch）的侧视图，该设备具有佩戴在用户手腕上的刚性肋骨部件。
苹果专利图 14 是一种说明性可穿戴设备的侧视图，其中部件在关节处耦合，例如带有摩擦铰链和/或扭转弹簧的接头；图 21 是具有一对平行独立可调铰链带部分的说明性装置的透视图；图 22 是图 21 的说明性装置的透视图，其中铰链带部分之一已被配置成用于 iphone 的支架。
在图 22 中，苹果指出，iphone 可以安装在由部件 #40b 形成的第一带状结构部分，而由部件 #40a 形成的第二平行带状结构部分用于将 apple watch 固定在用户的手腕上。这允许用户在用户手腕上观看 iphone 的显示屏 #26′。
苹果专利图 23 是带有铰链带的说明性头戴式设备的透视图；图 24 是说明性头戴式设备的侧视图，示出了如何将铰链带收纳在设备主机的外壳内。
关于新的 apple watch 表带，苹果指出 apple watch 可能有可变形的部件，例如部件 #40。部件可以由封装在软弹性体（例如硅胶）和/或其他塑料中的可变形金属形成，并且可以耦合到主机 #10。
